支援復電自動開機功能



自動偵測NTSC/PAL視訊標準

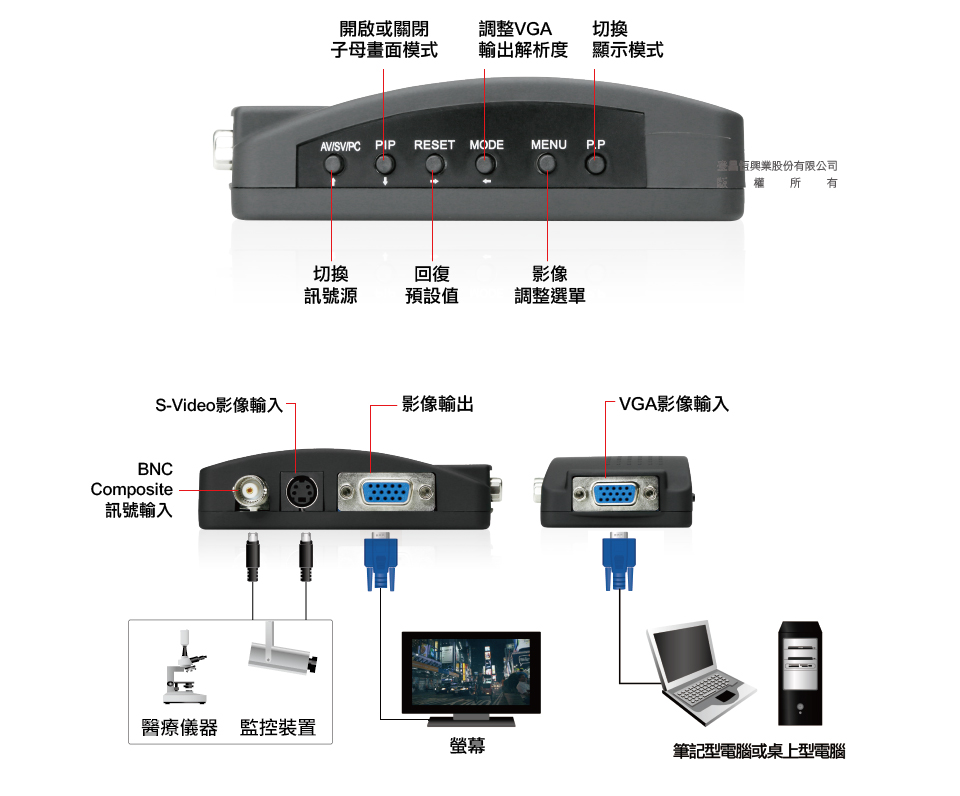

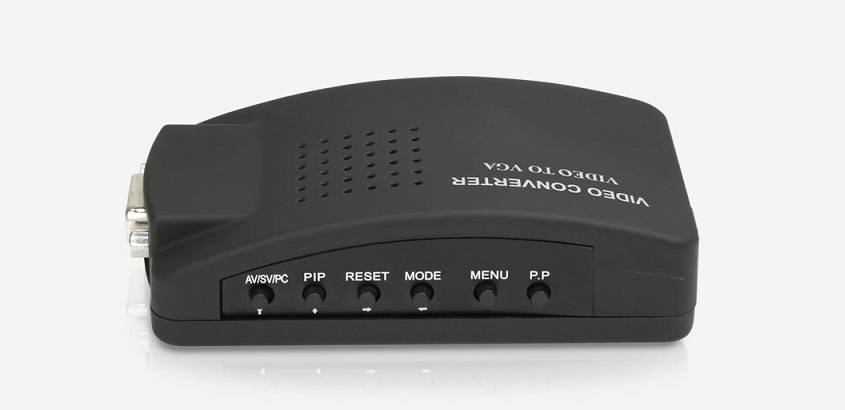

PP	依序切換User、Bright、Soft、Normal顯示模式
Menu	進入影像調整選單，可調整亮度、對比、飽和度、彩度 （進入後可用P.P和PIP按鍵進行調整）
MODE	依序切換VGA輸出解析度(預設解析度為1360x768@60Hz) 1360x768@60Hz、1280x768@75Hz、1280x1024@60Hz 1280x1024@75Hz、1152x720@60Hz、1600x1200@75Hz 1280x768@60Hz、1440x900@55Hz、1920x1080@60Hz 1440x900@60Hz、1680x1050@60Hz、1920x1200@60Hz 800x600@60Hz、800x600@75Hz、1024x768@60Hz/75Hz
RESET	回復預設值
PIP	開啟或關閉子母畫面模式
AV/SV/PC	依序切換AV(Composite)、SV(S-Video)、PC(VGA)訊號來源

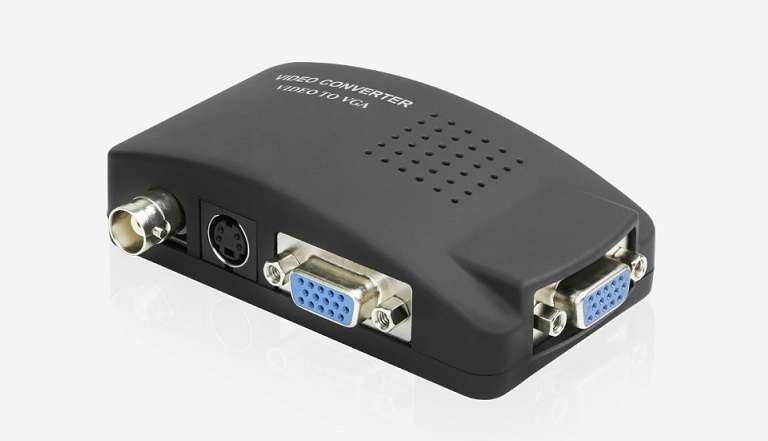

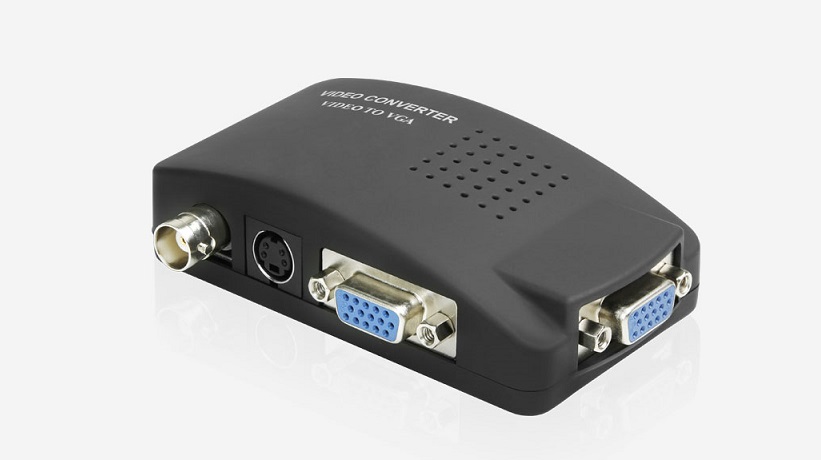

提供1組BNC、1組S-Video、1組VGA影像輸入端子。

支援4:3/16:9螢幕規格，無螢幕相容性問題。

自動偵測NTSC/PAL視訊標準。

內附1個BNC(公)轉RCA(母)轉接頭，應用更方便。

提供1組VGA影像輸出端子。

可同時連接電腦，在一台螢幕上切換顯示不同的視訊來源。

支援VGA輸出解析度調整，最高解析度支援1920x1080/1920x1200 (60Hz)。

支援亮度、對比、飽和度、彩度影像調整。

支援切換不同影像顯示模式(User、Bright、Soft、Normal)。

支援復電自動開機功能。

9種VGA輸出解析度

寬電壓設計，可使用DC 5V或12V變壓器，避免連接電源錯誤，造成硬體損壞。

本體尺寸：98 x 65 x 27 mm。

本體重量：63.5 g (±1g)。

本體材質：塑殼、金屬 / 塑料零件。



畫面比例	解析度
4:3	800x600@60Hz/75Hz ,1024x768@60Hz/75Hz,1280x1024@60Hz/75Hz , 1600x1200@75Hz
5:3	1280x768@60Hz/75Hz
16:9	1360x768@60Hz , 1920x1080@60Hz
16:10	1152x720@60Hz ,1440x900@55Hz/60Hz , 1680x1050@60Hz , 1920x1200@60Hz

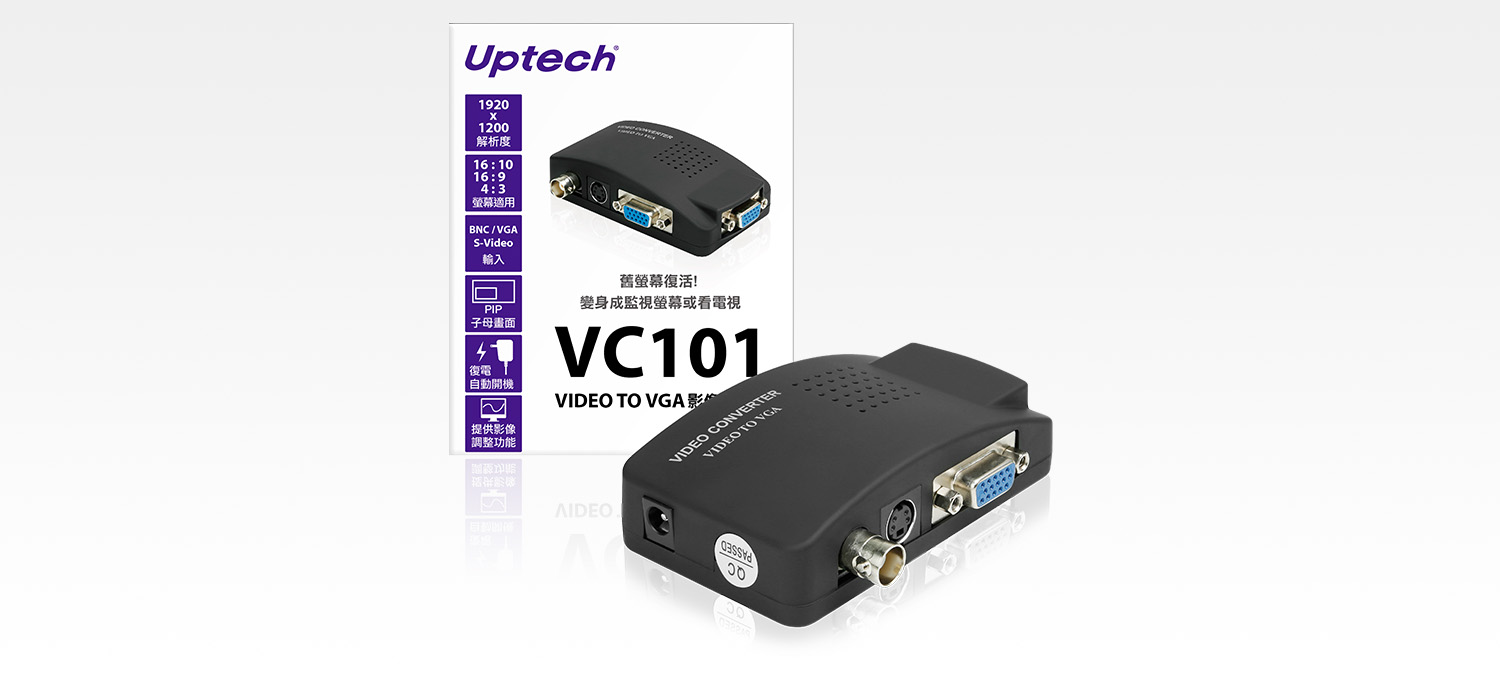

產品清單

VC101本體 x 1



電源變壓器(DC 5V1A)100公分x 1



Composite端子線(公對公)85公分x 1

BNC(公)轉RCA(母)轉接頭 x 1

快速安裝說明 x 1


產品保證卡 x1

※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
